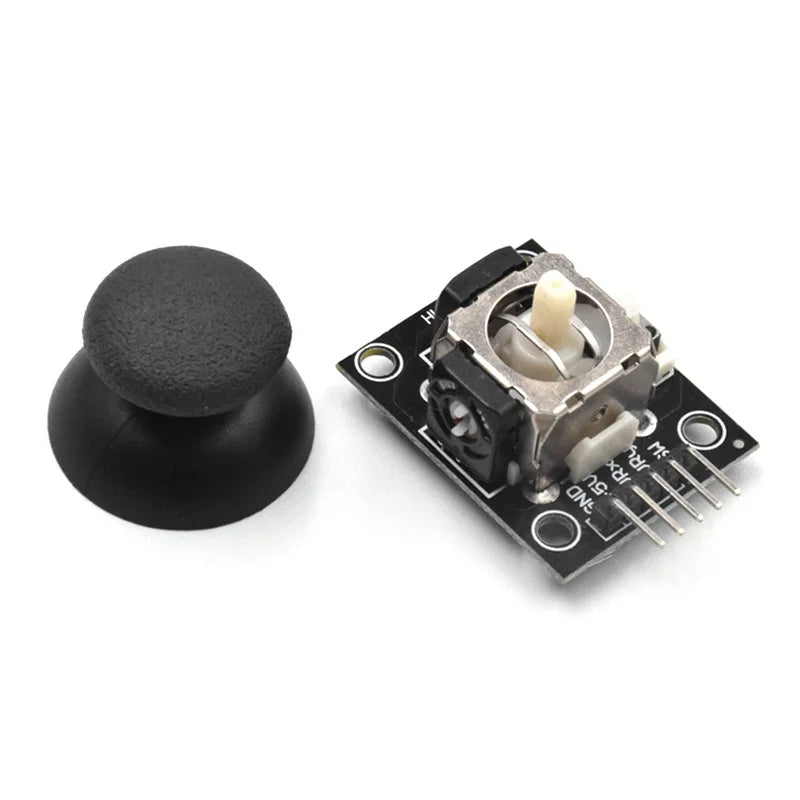

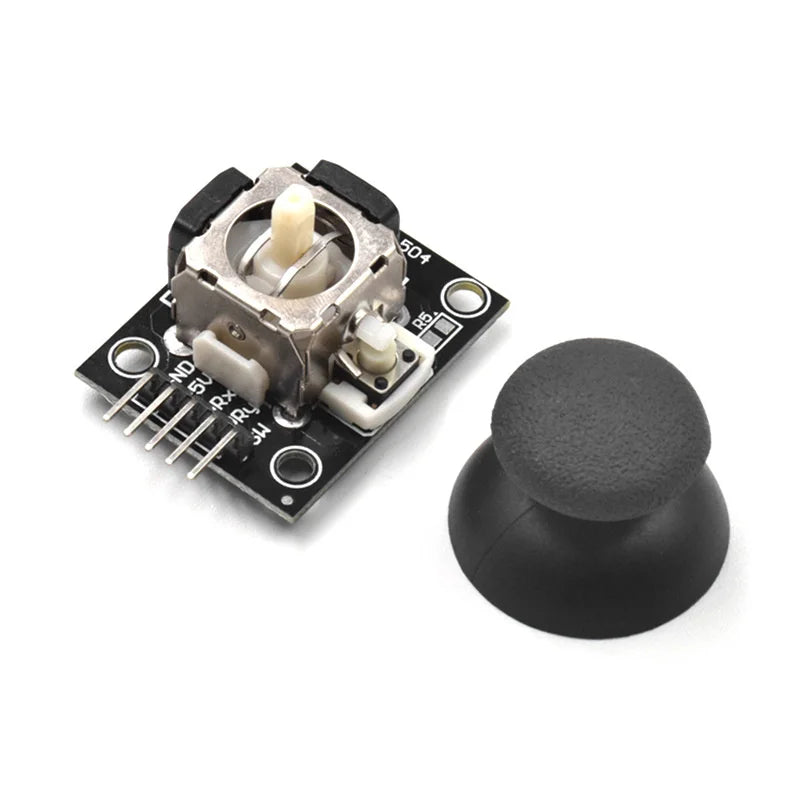

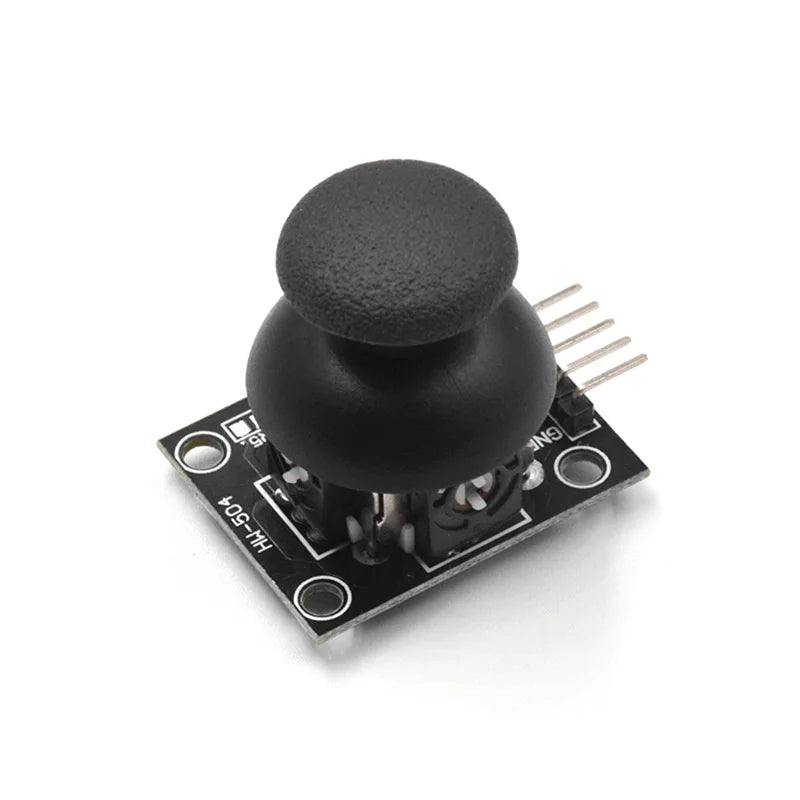

Dual-Achsen-XY-Joystick-Modul | PS2-Steuerhebel-Sensor KY-023 für Arduino

Dieses Zwei-Achsen-XY-Joystick-Modul funktioniert mit Arduino-Boards und anderen Mikrocontroller-Projekten. Es verwendet ein PS2-Style-Rocker-Potentiometer, um eine präzise analoge Steuerung für Ihre interaktiven Konstruktionen zu ermöglichen. Das Modul bietet eine reibungslose Zwei-Achsen-Bewegung und einen integrierten Druckknopf für digitale Eingaben.

Dieses Joystick-Sensor-Modul ist um ein bekanntes PS2-Joystick-Potentiometer herum aufgebaut. Es gibt analoge Signale für die X- und Y-Achse sowie ein digitales Signal für den Z-Achsen-Knopfdruck aus. Das Modul wird mit 3,3V bis 5V DC betrieben, wodurch es mit den meisten Arduino-Boards und Sensor-Erweiterungsschildern kompatibel ist. Jede Achse ist separat mit Standard-3-Pin-Stiftleisten verdrahtet, sodass Sie es direkt in eine Arduino-Erweiterungsplatine stecken können, ohne zu löten oder zusätzliche Kabel zu benötigen. Der kreuzförmige Joystick verwendet zwei 10K-Widerstände, die ihren Widerstand ändern, wenn Sie den Hebel bewegen. Im Ruhezustand zeigen die X- und Y-Ausgänge etwa 2,5V an. Das Drücken des Hebels in eine Richtung erhöht die Spannung auf bis zu 5V, während die entgegengesetzte Richtung sie auf 0V senkt. Dies ermöglicht eine volle analoge Steuerung für präzise Bewegungen in Ihren Projekten.

Egal, ob Sie einen Roboterarm-Controller, ein Gamepad für eine Retro-Konsole oder ein Fernsteuerungssystem bauen, dieses Joystick-Modul liefert Ihnen zuverlässige Eingaben. Das Breakout-Design mit separaten Signalleitungen erleichtert die Integration in Breadboard-Schaltungen oder den Anschluss an Arduino-Sensor-Shields. Das Modul ist leicht und kompakt, sodass es in Handgehäuse oder Prototypenrahmen passt, ohne zu viel Platz einzunehmen.

Hauptmerkmale und Vorteile

- Zwei-Achsen-Analogausgang für eine stufenlose variable Steuerung der X- und Y-Bewegung

• Integrierter Druckknopf auf der Z-Achse, der einen digitalen Klick für Menüauswahl oder Aktionsauslöser hinzufügt

• Separate 3-Pin-Stiftleisten für jede Achse, die den direkten Anschluss an Arduino-Erweiterungsplatinen ermöglichen

• Breiter Eingangsspannungsbereich von 3,3V bis 5V, der mit den meisten Mikrocontroller-Plattformen funktioniert

• Standard-Wippschalter im PS2-Stil, der sich für Spiel- und Steuerungsanwendungen vertraut und reaktionsschnell anfühlt

Für wen ist dies geeignet?

- Arduino-Bastler, die ferngesteuerte Autos, Roboterarme oder Schwenk-Neige-Kamerahalterungen bauen

• Elektronik-Studenten, die eine einfache analoge Eingangskomponente für ihre Projekte benötigen

• Maker, die Gamecontroller oder benutzerdefinierte Eingabegeräte für Retro-Gaming-Systeme prototypen

• Ingenieure, die Mensch-Maschine-Schnittstellen testen und ein zuverlässiges Joystick-Modul für die schnelle Entwicklung suchen

Anwendungsszenario

Leo baute einen zweiachsigen Solartracker für seine Wetterstation im Garten. Er brauchte eine Möglichkeit, das Solarpanel während der Tests manuell auszurichten, bevor er die automatische Tracking-Logik programmierte. Er verband dieses KY-023-Joystick-Modul mit seinem Arduino Uno und einem Sensor-Erweiterungsschild. Die X-Achse steuerte die horizontale Drehung und die Y-Achse den Neigungswinkel. Innerhalb weniger Minuten konnte er das Panel reibungslos in jede Richtung bewegen. Der Analogausgang ermöglichte ihm eine feine Justierung der Position ohne ruckartige Bewegungen. Als er den Joystick drückte, löste dies ein digitales Signal aus, das die aktuelle Position im Speicher speicherte. Das Modul funktionierte genau wie erwartet und ersparte ihm Stunden des Programmierratens.

Mikrovergleich

Viele einfache Joystick-Module verwenden nur digitale Schalter, die Ihnen eine Ein-Aus-Steuerung ermöglichen. Dieses KY-023-Modul verwendet analoge Potentiometer, die Ihnen eine variable Spannungsausgabe liefern. Das bedeutet, Sie erhalten eine proportionale Steuerung anstatt nur Richtungs-Klicks. Die separaten 3-Pin-Header für jede Achse machen die Verkabelung auch sauberer im Vergleich zu Modulen, die alle Signale in einem einzigen Anschluss bündeln. Wenn Sie eine präzise Geschwindigkeitsregelung oder eine reibungslose Bewegung in Ihrem Arduino-Projekt benötigen, bietet Ihnen dieses Analogmodul viel mehr Flexibilität als ein einfacher digitaler Schalter.

Spezifikationen

Eingangsspannung: DC 3,3V bis 5V

Ausgangssignal: Dual analog (X, Y) + digital (Z-Taste)

Joystick-Typ: PS2-Style Kreuzwippe mit 10K Potentiometern

Schnittstelle: 3-Pin-Header für jede Achse

Kompatibilität: Arduino, Raspberry Pi, STM32 und andere 3,3V/5V Mikrocontroller

Größenführer

Modulabmessungen: 3,7 cm x 2,8 cm x 3,2 cm / 1,5 Zoll x 1,1 Zoll x 1,3 Zoll

Bitte erlauben Sie eine Abweichung von 1-3 cm / 0,4-1,2 Zoll aufgrund manueller Messung.

Lieferumfang

- 1 x Zwei-Achsen-XY-Joystick-Modul (KY-023)

Warum Sie es lieben werden

Sie erhalten ein Plug-and-Play-Joystick-Modul, das sofort mit Ihren Arduino-Projekten funktioniert. Der Analogausgang bietet Ihnen eine echte variable Steuerung anstelle von einfachem Ein-Aus-Schalten. Es ist eine kleine Verbesserung, die einen großen Unterschied darin macht, wie reaktionsschnell und präzise sich Ihre Konstruktionen anfühlen.

Fragen und Antworten

Frage: Funktioniert dieses Joystick-Modul mit einem 5V Arduino Uno?

Antwort: Ja, es funktioniert mit 5V Arduino-Boards. Der Eingangsspannungsbereich liegt bei 3,3V bis 5V DC.

Frage: Kann ich dieses Modul mit einem Raspberry Pi verwenden?

Antwort: Ja, Sie können es mit einem Raspberry Pi verwenden, indem Sie die 3,3V-Versorgung nutzen und die analoge Ausgabe über einen ADC-Wandler wie den MCP3008 auslesen.

Frage: Wie schließe ich dies an einen Arduino ohne Sensor-Shield an?

Antwort: Verbinden Sie den X-Ausgang mit einem analogen Pin, den Y-Ausgang mit einem anderen analogen Pin und den Z-Taster mit einem digitalen Pin. Verwenden Sie die 5V- und GND-Pins für die Stromversorgung.

Frage: Kehrt der Joystick automatisch in die Mittelstellung zurück, wenn er losgelassen wird?

Antwort: Ja, er verfügt über einen Federmechanismus, der den Hebel nach dem Loslassen in die Mittelstellung zurückführt.

Frage: Was ist der analoge Spannungswert, wenn der Joystick zentriert ist?

Antwort: In der Mittelstellung zeigen die X- und Y-Ausgänge bei einer 5V-Versorgung etwa 2,5V an.
